Модуль реального времени на DS1307

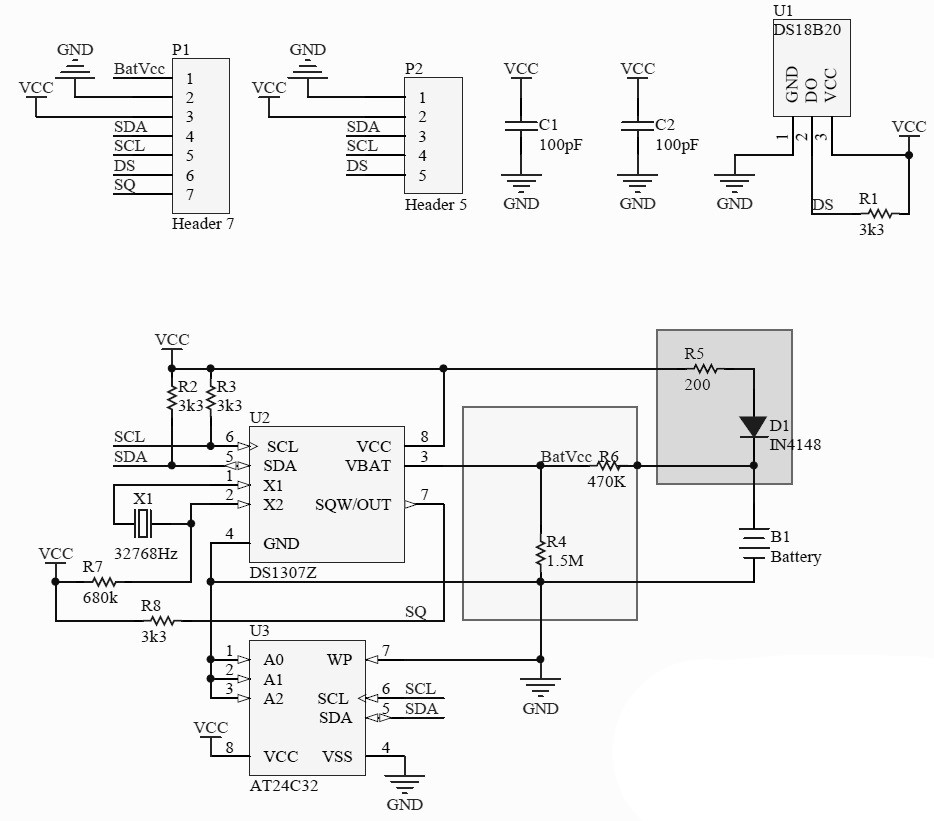

DS1307 это небольшой модуль, предназначенный для подсчета времени. Собранный на базе микросхемы DS1307ZN с реализацией питания от литиевой батарейки (LIR2032), что позволяет работать автономно в течение длительного времени. Также на модуле, установлена энергонезависимая память EEPROM объемом 32 Кбайт (AT24C32). Микросхема AT24C32 и DS1307ZN связаны обшей шиной интерфейсом I2C.

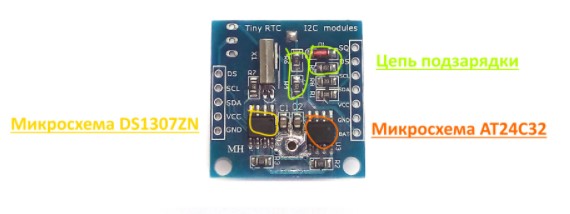

Внимание!

Подключение:

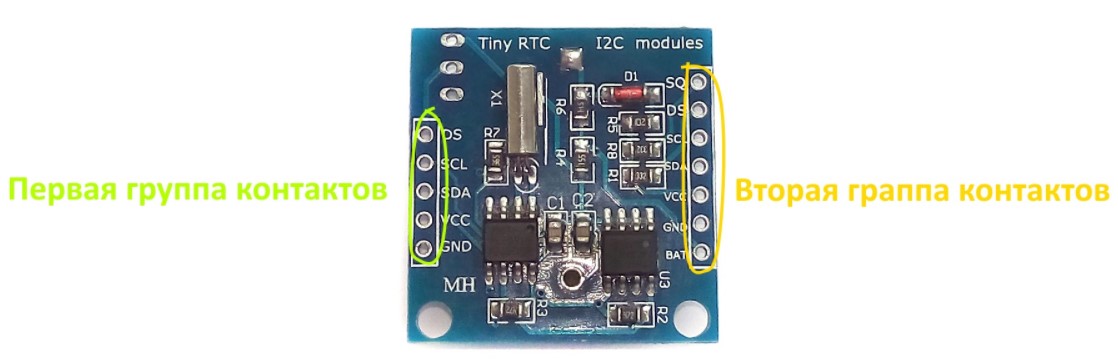

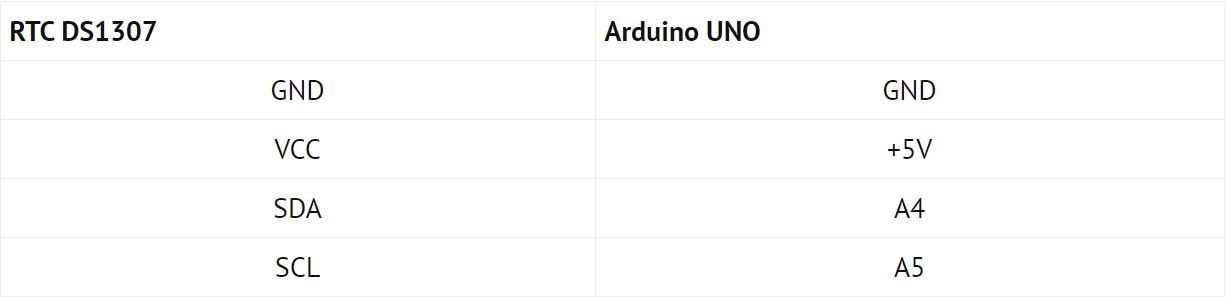

Для подключения часы реального времени DS1307, необходимо впаять впаять штыревые разъемы в первую группу контактов. Далее, подключаем провода SCL (DS1307) к выводу 4 (Arduino UNO) и SDA (DS1307) к выводу 5 (Arduino UNO), осталось подключить питания VCC к +5V и GND к GND. Кстати, в различных платах Arduino вывода интерфейса I2C отличаются, назначение каждого можно посмотреть ниже.

Установка времени DS1307:
Первым делом, необходимо скачать и установить библиотеку «DS1307RTC» и «TimeLib» в среду разработки IDE Arduino, далее необходимо настроить время, открываем пример из библиотеки DS1307RTC «Файл» —> «Примеры» —> «DS1307RTC» —> «SetTime» или копируем код снизу.

Код:

/*
Тестирование производилось на Arduino IDE 1.6.12
Дата тестирования 23.11.2016г.
*/

#include <Wire.h> // Подключаем библиотеку Wire
#include <TimeLib.h> // Подключаем библиотеку TimeLib
#include <DS1307RTC.h> // Подключаем библиотеку DS1307RTC

const char *monthName[12] = {
"Jan", "Feb", "Mar", "Apr", "May", "Jun",
"Jul", "Aug", "Sep", "Oct", "Nov", "Dec"
};

tmElements_t tm;

void setup() {
bool parse=false;
bool config=false;

// get the date and time the compiler was run
if (getDate(__DATE__) && getTime(__TIME__)) {
parse = true;
// and configure the RTC with this info
if (RTC.write(tm)) {
config = true;
}
}

Serial.begin(9600);
while (!Serial) ; // wait for Arduino Serial Monitor
delay(200);
if (parse && config) {
Serial.print("DS1307 configured Time=");
Serial.print(__TIME__);
Serial.print(", Date=");
Serial.println(__DATE__);
} else if (parse) {
Serial.println("DS1307 Communication Error :-{");
Serial.println("Please check your circuitry");
} else {
Serial.print("Could not parse info from the compiler, Time="");
Serial.print(__TIME__);
Serial.print("", Date="");
Serial.print(__DATE__);
Serial.println(""");
}
}

void loop() {
}

bool getTime(const char *str)
{
int Hour, Min, Sec;

if (sscanf(str, "%d:%d:%d", &Hour, &Min, &Sec) != 3) return false;
tm.Hour = Hour;
tm.Minute = Min;
tm.Second = Sec;
return true;
}

bool getDate(const char *str)
{
char Month[12];
int Day, Year;
uint8_t monthIndex;

if (sscanf(str, "%s %d %d", Month, &Day, &Year) != 3) return false;
for (monthIndex = 0; monthIndex < 12; monthIndex++) {
if (strcmp(Month, monthName[monthIndex]) == 0) break;
}
if (monthIndex >= 12) return false;
tm.Day = Day;
tm.Month = monthIndex + 1;
tm.Year = CalendarYrToTm(Year);
return true;
}
