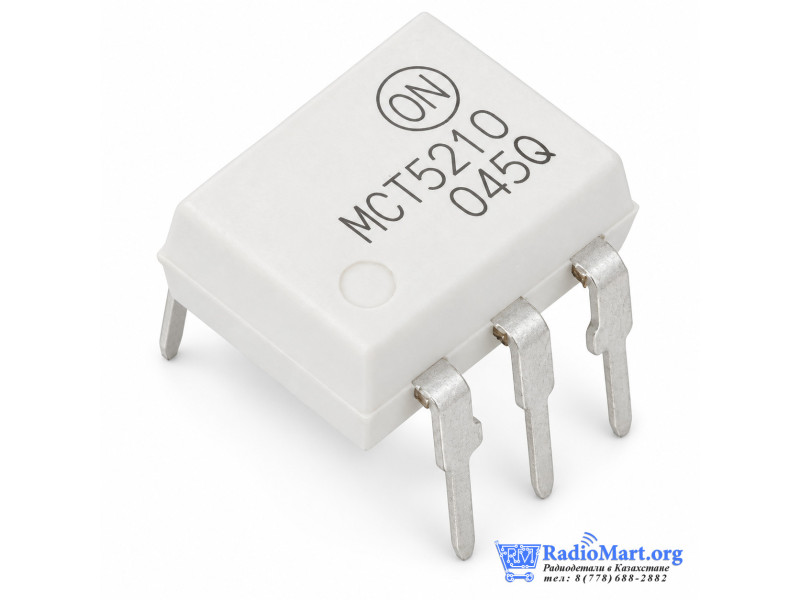

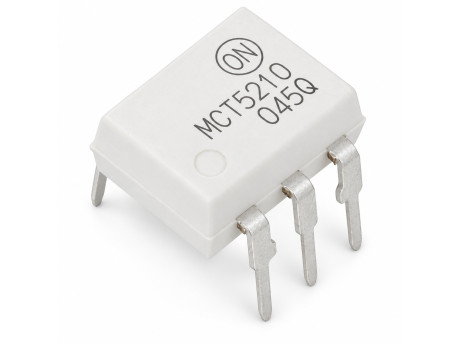

Оптопара MCT5210M, фототранзисторный выход, DIP-6

Оптопара MCT5210 предназначена для передачи электрического сигнала между двумя гальванически развязанными цепями посредством оптического канала.

На входе расположен высокоэффективный инфракрасный светодиод на основе AlGaAs, а на выходе — NPN-фототранзистор с отдельным выводом базы. Такая конструкция обеспечивает хорошую чувствительность при небольшом входном токе и позволяет дополнительно управлять скоростью переключения посредством внешнего резистора между базой и эмиттером.

Для MCT5210 минимальный коэффициент передачи по току CTR составляет 70% при IF = 3 мА и VCE = 5 В. Версия onsemi обеспечивает изоляцию вход–выход не менее 4170 В RMS в течение одной минуты, а семейство рассчитано на скорость передачи данных до 150 кбит/с при соответствующей схеме включения.

Оптопара применяется в источниках питания, интерфейсных цепях, промышленной автоматике, схемах контроля сетевого напряжения и для согласования логических уровней.

Характеристики

• Тип: фототранзисторная оптопара
• Модель: MCT5210
• Количество каналов: 1
• Тип входа: ИК-светодиод AlGaAs
• Тип выхода: NPN-фототранзистор
• Вывод базы фототранзистора: есть
• Максимальный постоянный ток LED: 50 мА
• Типовое прямое напряжение LED: 1,25 В при 5 мА
• Максимальное прямое напряжение LED: 1,5 В
• Максимальное обратное напряжение LED: 6 В
• Максимальный ток коллектора: 150 мА
• Напряжение пробоя коллектор–эмиттер: не менее 30 В, тип. 100 В
• CTR: не менее 70% при IF = 3 мА, VCE = 5 В
• CTR в насыщении: не менее 60%
• Максимальное напряжение насыщения VCE(sat): 0,4 В
• Изоляция вход–выход: 4170 В RMS, 1 мин
• Сопротивление изоляции: ≥10¹¹ Ом
• CMR: около 5 кВ/мкс
• Максимальная скорость передачи: до 150 кбит/с
• Рабочая температура: −40…+100 °C
• Корпус: DIP-6 / PDIP-6
• Количество выводов: 6
• Шаг выводов: 2,54 мм
• Тип монтажа: THT

Применение

Гальваническая развязка, импульсные блоки питания, интерфейсы CMOS/TTL, промышленная автоматика, контроль сетевого напряжения, RS-232, устройства управления и измерительная электроника
