RGB контроллер 12~24V 30Aс инфракрасным пультом управления

Технические характеристики:

 Инструкция по эксплуатации контроллера

Контроллер питается постоянным напряжением 12 /24 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

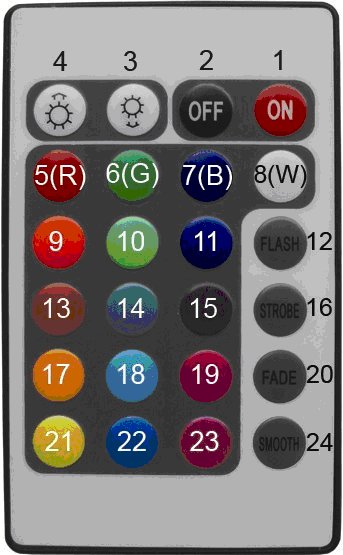

Управление
