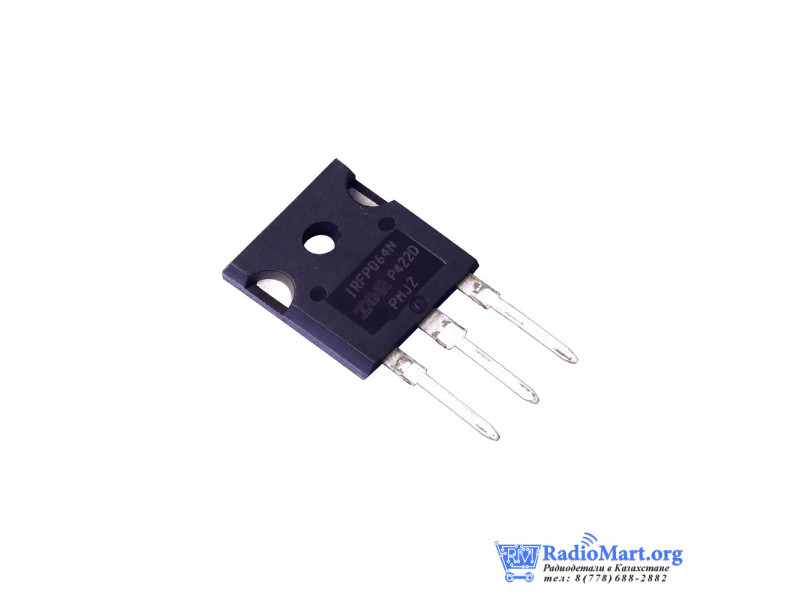

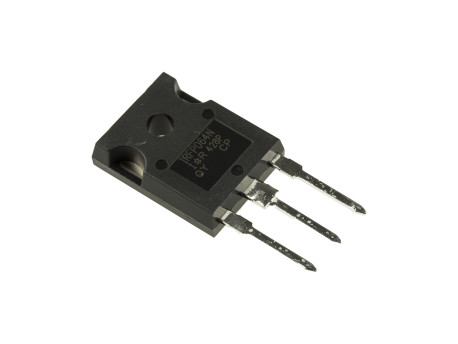

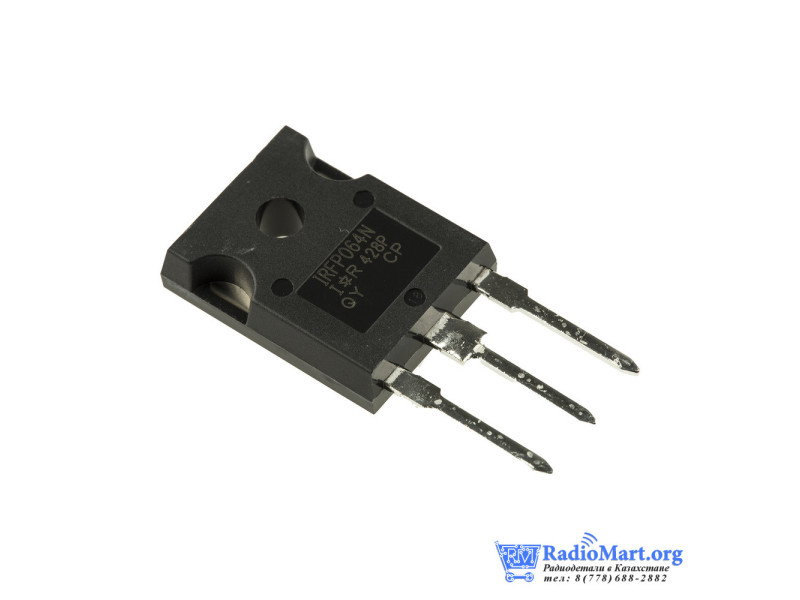

Транзистор IRFP064N, N-канальный MOSFET, 55 В, TO-247

Описание

IRFP064N — N-канальный силовой MOSFET в корпусе TO-247 с тремя выводами для монтажа в отверстия платы. Применяется как управляемый силовой ключ в электронных схемах.

Основные параметры

• Тип: N-канальный MOSFET.
• Корпус: TO-247 (TO-247AC).
• Предельное напряжение сток–исток: 55 В.
• Предельное напряжение затвор–исток: ±20 В.
• Сопротивление открытого канала: не более 8 мОм при VGS = 10 В, ID = 59 А и температуре перехода 25 °C; импульсное измерение по документации.
• Расчётный непрерывный ток стока: 110 А при температуре корпуса 25 °C и VGS = 10 В.
• Диапазон температуры перехода: от −55 до +175 °C.

Выводы

При взгляде со стороны маркировки, выводами вниз: 1 — затвор (G), 2 — сток (D), 3 — исток (S). Металлическая теплоотводящая площадка соединена со стоком.

Условия применения

Ток 110 А является расчётным предельным значением, а допустимая нагрузка зависит от корпуса, охлаждения и области безопасной работы. Для низкого сопротивления канала требуется соответствующее управление затвором. Пороговое напряжение открывания не означает полного открытия транзистора.

Перед установкой проверьте схему подключения, теплоотвод и необходимость электрической изоляции от радиатора.

Документация

Справочные параметры приведены по документации Infineon IRFP064N / IRFP064NPbF.
