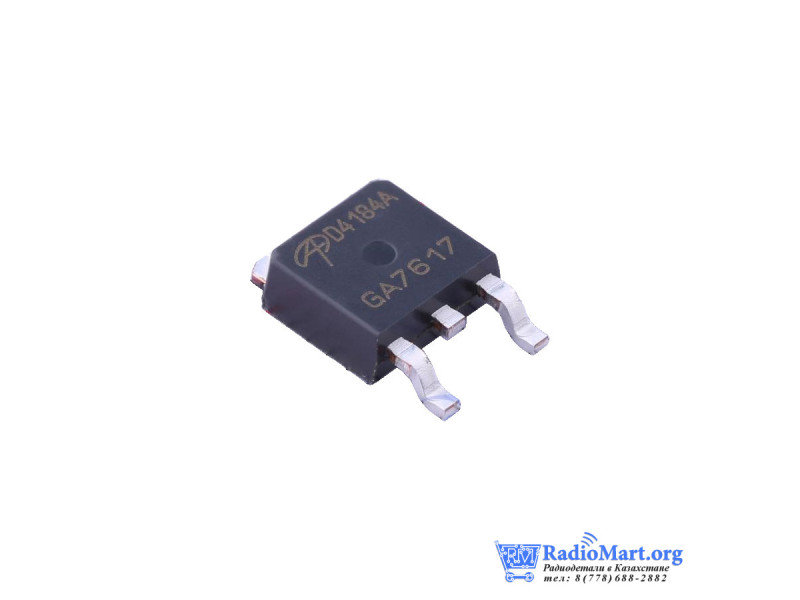

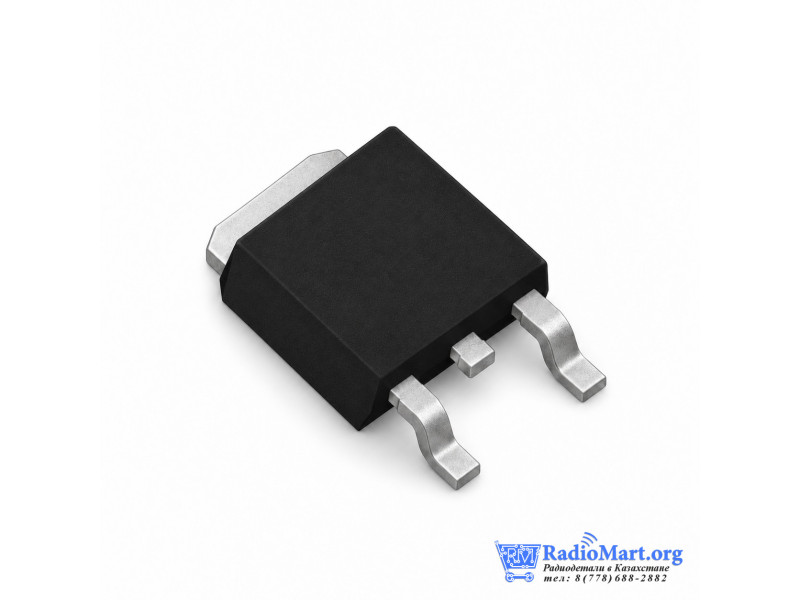

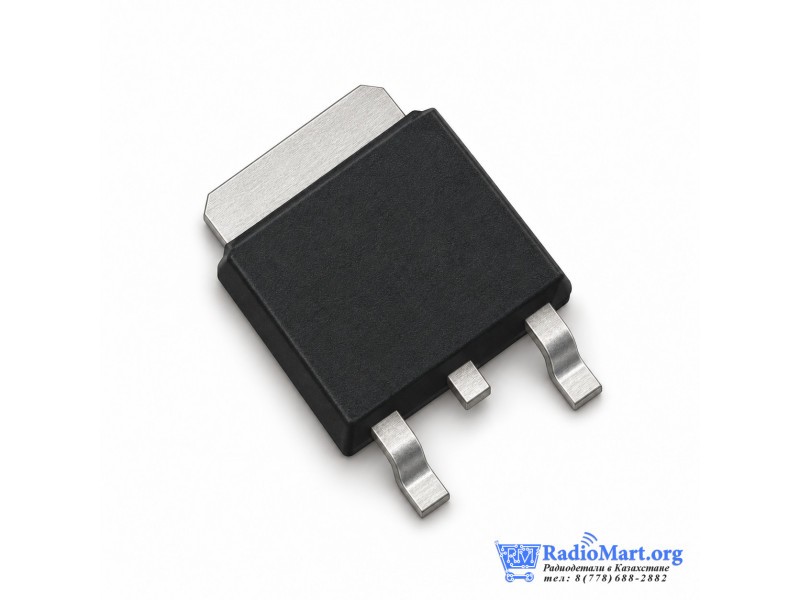

AOD4184A, N-канальный MOSFET, TO-252-3L
18948
AOD4184A — N-канальный силовой MOSFET для поверхностного монтажа в корпусе TO-252 (DPAK). Максимальное напряжение сток–исток — 40 В; сопротивление открытого канала — до 7 мОм при напряжении затвор–исток 10 В.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Полевой транзистор |
| Тип корпуса | TO-252 |
| Тип подключения | Поверхностный монтаж (SMD) |
| Структура транзистора | N-канал |
| Рассеиваемая мощность, Вт | 50 Вт при температуре корпуса 25 °C, предельное значение |
| Сопротивление канала в открытом состоянии (Rds), Ом | 0,007 Ом максимум при VGS 10 В, ID 20 А и температуре кристалла 25 °C |
| Максимальное напряжение сток-исток (Vds), В | 40 В |
| Максимальный ток сток-исток при 25°C (Id), А | 50 А при температуре корпуса 25 °C, абсолютный предел с соблюдением тепловых ограничений и SOA |
| Максимальное напряжение затвор-исток (Vgs), В | ±20 В |
| Наличие встроенного диода | Да |
Подробнее
Назначение и применение
AOD4184A применяется в силовых ключах и схемах коммутации нагрузки. Корпус TO-252/DPAK рассчитан на поверхностный монтаж; теплоотводящая площадка электрически соединена со стоком.
Сопротивление открытого канала нормируется при управлении затвором 10 В и 4,5 В. Пороговое напряжение затвора не является напряжением полного открытия: работу с прямым управлением 3,3 В нельзя гарантировать по одному значению порога.
40 В, 50 А и 50 Вт в datasheet относятся к предельным параметрам. Для 50 А и 50 Вт задана температура корпуса 25 °C; реальная нагрузка ограничивается охлаждением, температурой кристалла и областью безопасной работы.
Характеристики приведены по документации Alpha & Omega Semiconductor для AOD4184A. Производитель и оригинальность конкретной поставки не подтверждены. Изображения справочные.
Характеристики по документации AOD4184A
- Тип: N-канальный MOSFET, один транзистор

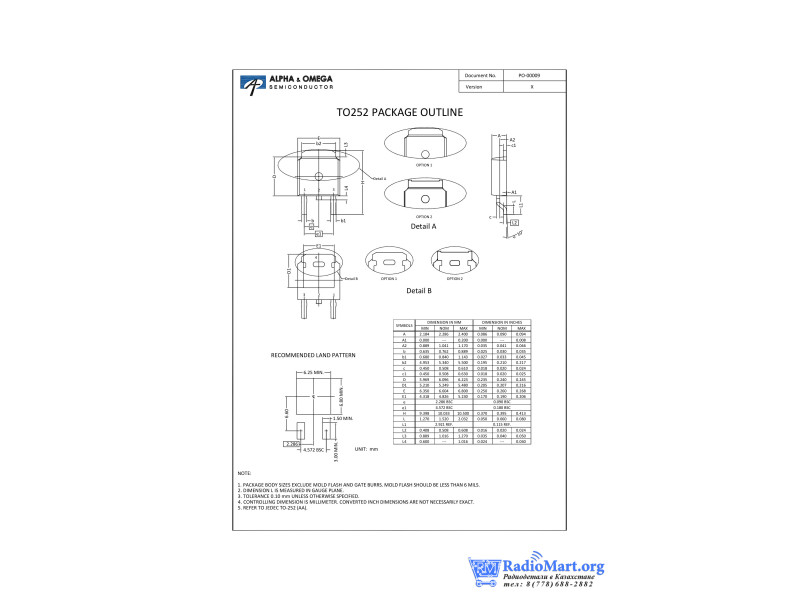

- Корпус: TO-252 / DPAK, 3 вывода
- Монтаж: Поверхностный (SMD)
- VDS, абсолютный максимум: 40 В
- VGS, абсолютный максимум: ±20 В
- RDS(on), максимум при VGS = 10 В: 7 мОм при ID = 20 А, TJ = 25 °C
- RDS(on), максимум при VGS = 4,5 В: 9,5 мОм при ID = 15 А, TJ = 25 °C
- ID, предельный постоянный ток: 50 А при TC = 25 °C; 40 А при TC = 100 °C, с соблюдением SOA и тепловых ограничений
- PD, предельная рассеиваемая мощность: 50 Вт при TC = 25 °C; не характеристика безрадиаторного монтажа
- Выводы: 1 — G (затвор), 2 и теплоотводящая площадка — D (сток), 3 — S (исток)
Единица продажи
Один транзистор. Печатная плата, радиатор и монтажные принадлежности в эту позицию не включены.
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
