2РМТ22КПЭ10Г1В1В - прямая кабельная розетка, 10 контактов, для экранированного кабеля

2РМТ22КПЭ10Г1В1В

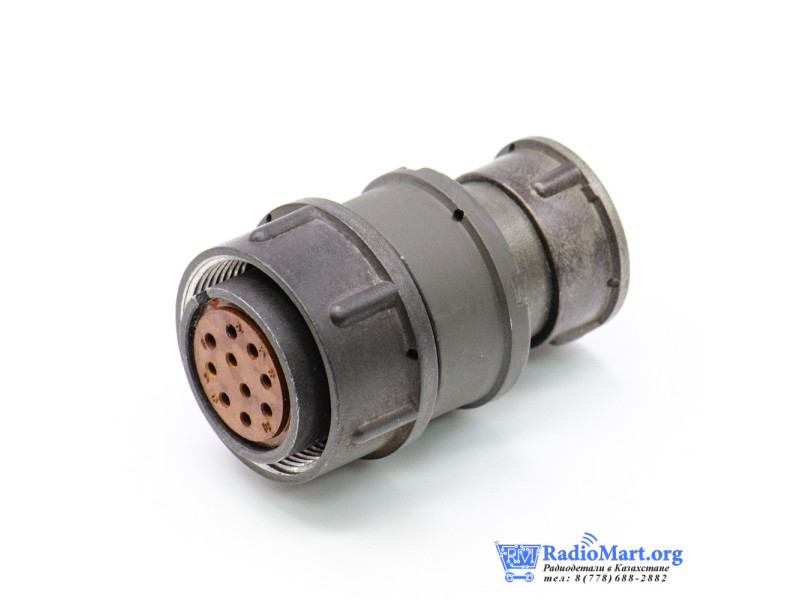

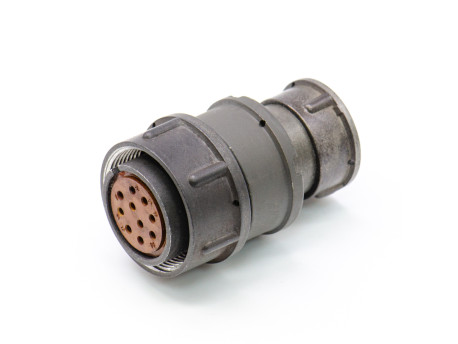

Кабельная розетка серии 2РМТ с прямым патрубком и гайкой для экранированного кабеля. Условный типоразмер корпуса 22, контактная группа 10Г1: десять гнездовых контактов диаметром 1 мм с серебряным покрытием. Предназначена для внутреннего монтажа электрических цепей постоянного и переменного тока. Сочленение резьбовое, с одношпоночной поляризацией корпуса.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: 7 А.
• Максимальная суммарная токовая нагрузка на соединитель: 58 А. Ограничения на отдельный контакт и весь соединитель соблюдают одновременно.
• Максимальное рабочее напряжение: 560 В постоянного тока или амплитудное значение переменного напряжения.
• Сопротивление контакта диаметром 1 мм: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Токовые и температурные пределы применяют с учётом нагрева контактов и условий эксплуатации. Предельный перегрев контактов составляет 50 °C. Значение 560 В для переменного тока относится к амплитуде, а не к действующему напряжению.

Исполнение и подключение

В обозначении К означает кабельный корпус, П — прямой патрубок, Э — гайку для экранированного кабеля, Г — розетку. Первая буква В после сочетания контактов 1 означает серебряное покрытие, следующая цифра 1 — теплостойкость 100 °C, последняя В — всеклиматическое исполнение.

Расположение контактов соответствует схеме 2РМТ22 на 10 контактов, сочетание 1. При подключении сверяют номера на изоляторе и схему оборудования; назначения цепей задаёт оборудование. При подборе ответной части учитывают серию, типоразмер, контактную группу, ключ и исполнение корпуса.

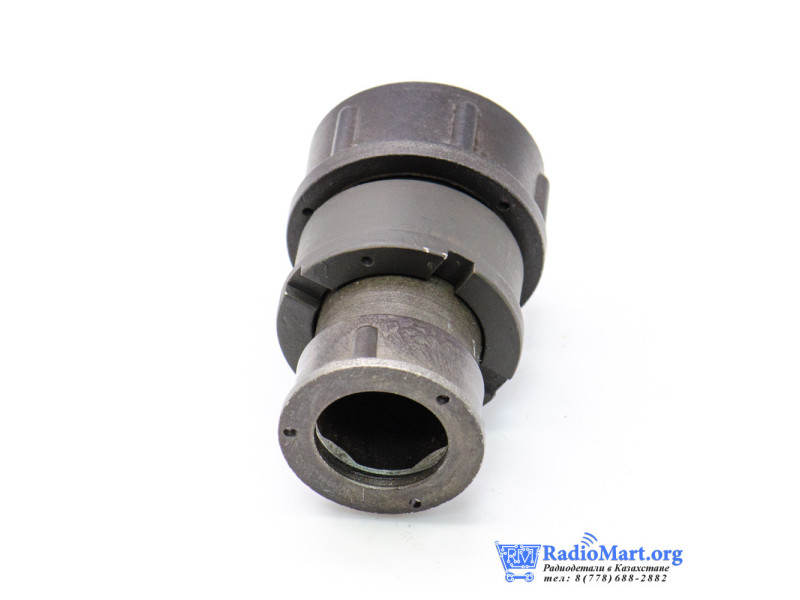

Размеры прямого патрубка ПЭ для типоразмера 22 по заводскому чертежу: D лев = М22x1, d1 = 14 мм, L max = 28,7 мм. Это размеры патрубка, а не габариты всей розетки. Число 22 в маркировке обозначает условный типоразмер.

Схема контактов, конструкция и параметры: каталог соединителей 2РМТ и 2РМДТ, «Элекон»; каталог УЗЭС «Исеть».
