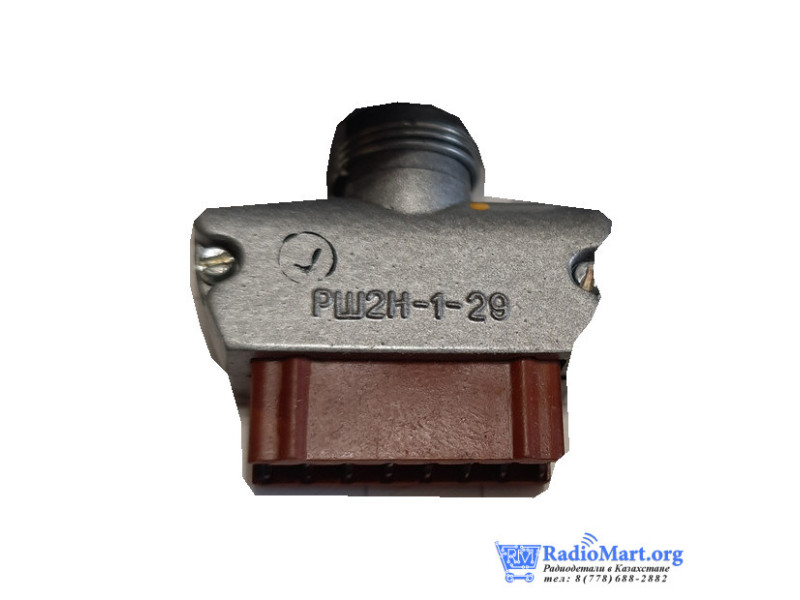

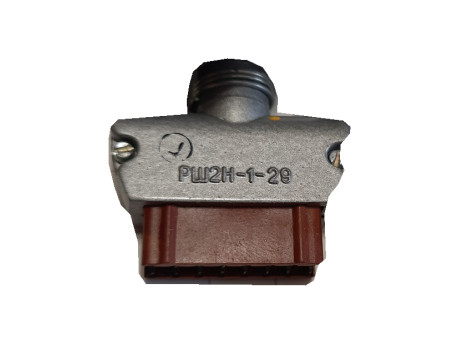

Кабельная вилка РШ2Н-1-29, 16 контактов, прямой кожух
18850
РШ2Н-1-29 — прямоугольная низкочастотная кабельная вилка с 16 контактами и прямым кожухом. Предназначена для объёмного монтажа в радиоэлектронной аппаратуре.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Характеристики
| Тип продукции | Разъем |
| Модель | РШ2Н-1-29 |
Подробнее
Назначение
РШ2Н-1-29 применяется для разъёмного соединения электрических цепей постоянного, переменного и импульсного тока. Кабельная вилка предназначена для объёмного монтажа с пайкой проводов к контактам.
Основные параметры
- Тип: прямоугольная низкочастотная вилка, кабельная часть соединителя.
- Количество контактов: 16.
- Исполнение кожуха: прямое.
- Максимальный рабочий ток по документации серии: 3 А на один контакт.
- Максимальное рабочее напряжение по документации серии: 400 В, амплитудное значение.
Подбор и монтаж
Индекс «29» обозначает 16-контактную вилку с прямым кожухом. Перед заменой проверьте полную маркировку, расположение контактов и соответствие ответной части. Назначение контактов определяется схемой оборудования; перед пайкой сверьте их нумерацию и сторону обзора. Монтаж выполняйте при отключённом питании.
Документация: обозначения и чертежи серии РПМ; этикетка серии с электрическими параметрами.
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
