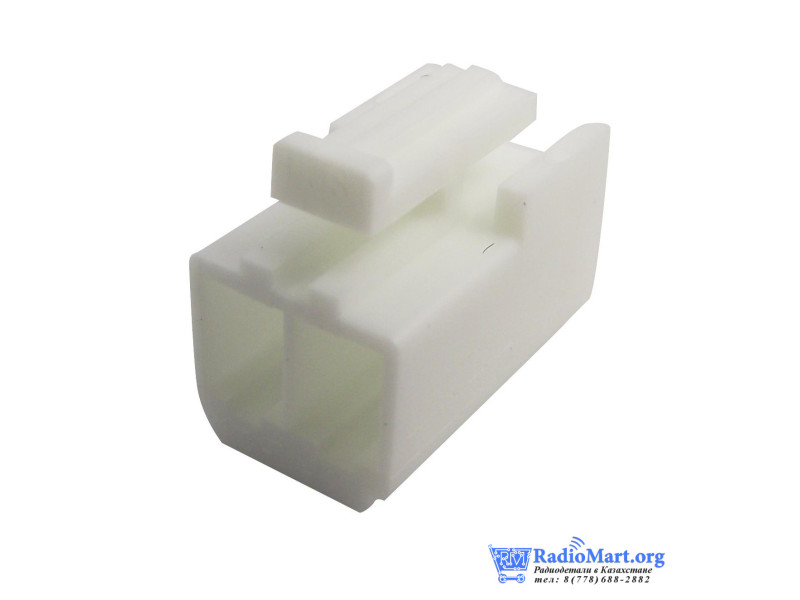

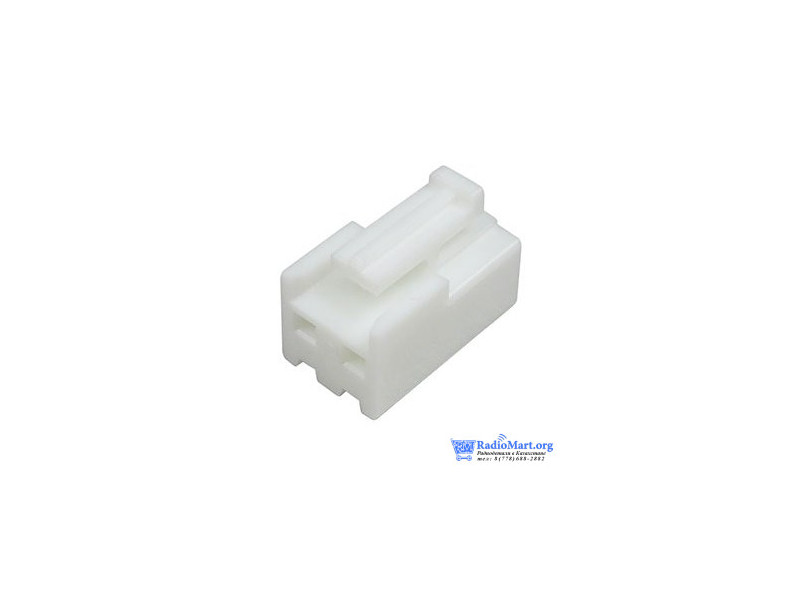

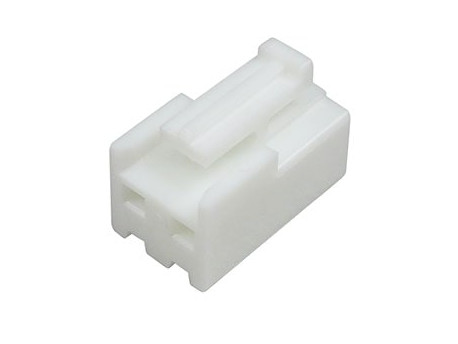

Корпус разъёма VHR-2N, 2 позиции, шаг 3,96 мм

Назначение

VHR-2N — двухместный корпус кабельной части разъёма серии VH для соединения проводов с печатной платой. Контактные позиции расположены в один ряд с шагом 3,96 мм. Защёлка удерживает корпус на совместимой ответной части.

Основные характеристики

• Модель: VHR-2N.
• Количество контактных позиций: 2.
• Расположение: один ряд, 1 × 2.
• Шаг контактных позиций: 3,96 мм.
• Тип устанавливаемых контактов: гнездовые, обжимные.
• Фиксация соединения: защёлка.

Сборка и подбор

Обжимные контакты устанавливают на провода, затем вставляют в корпус. Для подключения к плате необходима отдельная совместимая штыревая часть. Перед сборкой сверьте форму корпуса и защёлки, контакты, сечение проводов и ответную часть.

В каталоге серии VH указаны контакты SVH-21T-P1.1 для AWG 22–18 и SVH-41T-P1.1 для AWG 20–16. Примеры ответных частей — B2P-VH для прямого и B2PS-VH для углового монтажа. Это справка по серии; совместимость фактических деталей проверяется до установки.

Комплектация

Обозначение VHR-2N относится к корпусу разъёма. Наличие металлических контактов, проводов и ответной части в конкретной поставке следует уточнять отдельно. Происхождение данной партии как оригинальной продукции JST не подтверждено.

Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
