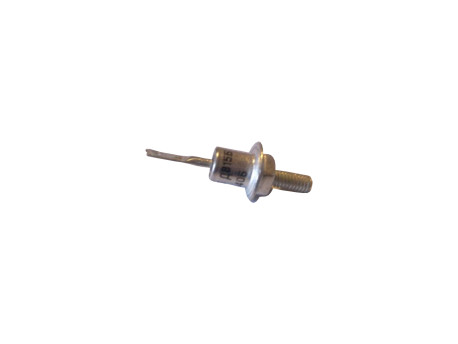

Стабилитрон Д815Б, 6,1-7,5 В при 1 А, резьба М4

Стабилитрон Д815Б

Кремниевый диффузионно-сплавной стабилитрон в металлостеклянном корпусе с жёсткими выводами. Предназначен для стабилизации напряжения в радиоэлектронных устройствах.

Электрические характеристики

• Напряжение стабилизации: 6,1–7,5 В при измерительном токе 1 А.
• Температура измерения: +25 ±10 °C.
• Минимальный ток стабилизации: 50 мА.

Диапазон 6,1–7,5 В задаёт допустимые границы напряжения при указанных условиях измерения. Ток 1 А относится к проверке напряжения; рабочий ток выбирают с учётом допустимого нагрева и отвода тепла.

Корпус и подключение

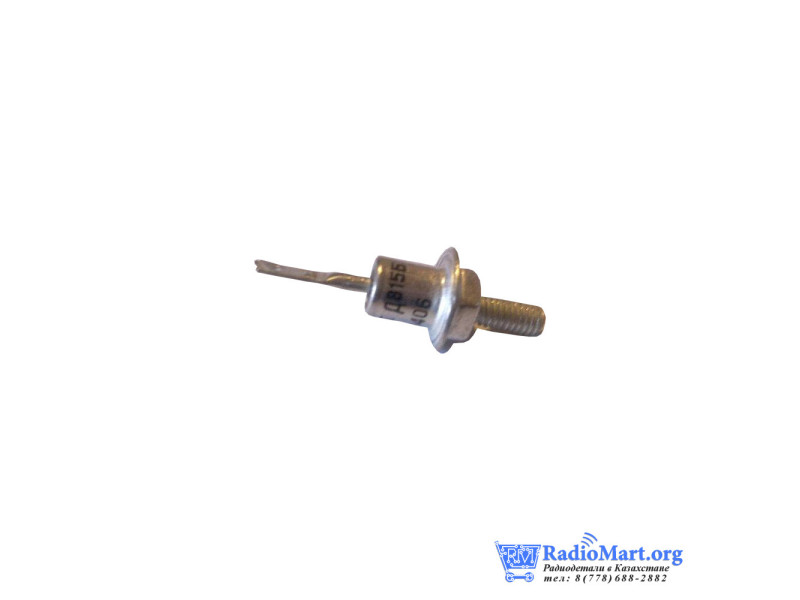

Резьба крепёжного вывода М4. По заводскому чертежу верхний лепестковый вывод является катодом, нижний резьбовой вывод — анодом. Максимальный диаметр по фланцу 13 мм, максимальная общая длина 35 мм. Перед монтажом сверьте полярность по обозначению на корпусе.

Применение

Для замены сохраняйте полное обозначение Д815Б. Напряжение других буквенных исполнений отличается. Предусмотрите ограничение тока и теплоотвод; при выборе режима учитывайте температуру корпуса и тепловой контакт с местом крепления.

Параметры и чертёж: заводская этикетка с характеристиками Д815Б.
