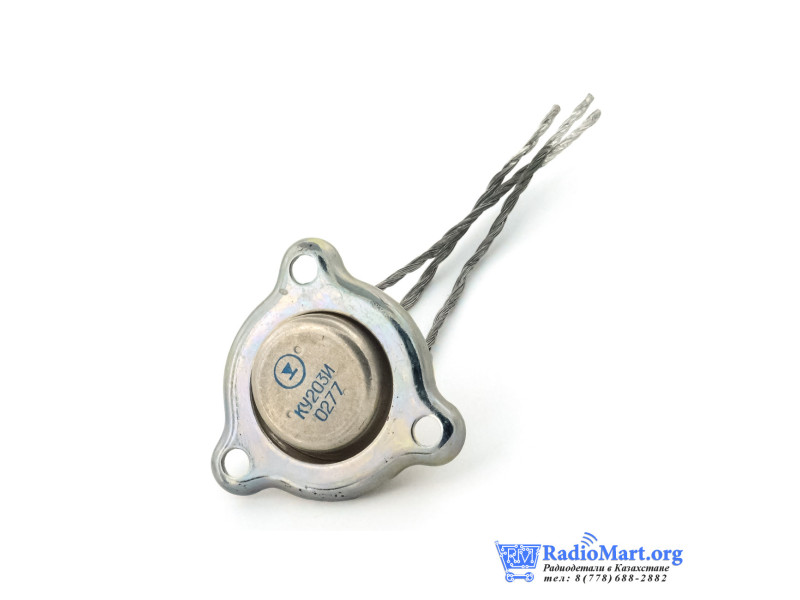

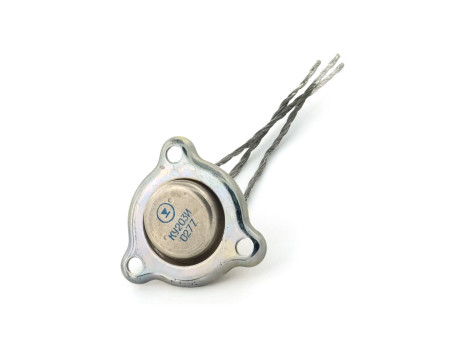

Тиристор КУ203И, 200 В
18860
КУ203И — тиристор с анодом, катодом и управляющим электродом. Предельные постоянные напряжения закрытого состояния и обратное напряжение: по 200 В.
- Удалите этот товар из моего избранного
- Добавьте этот товар к моему избранному
- Скачать коммерческое предложение
Подробнее
Назначение
КУ203И — тиристор для управляемого переключения тока в электронных схемах. Буква И обозначает конкретное исполнение по электрическим параметрам.
Параметры по заводской этикетке
- Максимально допустимое постоянное напряжение закрытого состояния: 200 В.
- Максимально допустимое постоянное обратное напряжение: 200 В.
- Постоянный обратный ток: не более 10 мА при обратном напряжении 200 В.
- Напряжение открытого состояния: не более 2,0 В при токе 10 А и токе управления 350 мА.
- Отпирающий импульсный ток управления: не более 450 мА при прямом напряжении 10 В, длительности импульса 3 мкс и частоте повторения 50 Гц.
Электрические параметры нормированы при нормальных климатических условиях. Числа 10 А и 350 мА в строке падения напряжения являются условиями измерения. Значения 200 В относятся к постоянному напряжению; для конкретной схемы необходимо проверить допустимые токи, охлаждение и условия коммутации.
Выводы
Три вывода: анод, катод и управляющий электрод. Их расположение проверьте по чертежу и реальному прибору перед подключением.
Документация: заводская этикетка серии КУ203 с данными КУ203И, аА0.336.061 ТУ.
Комплект поставки и внешний вид данного товара могут отличаться от указанных на фотографиях в каталоге интернет-магазина.
